Mehr Anzeige ohne MCU-Wechsel: Der Holtek HT1650 6432 LCD-Controller für I/O-MCU erweitert einfache Controller um großes LCD für nur 5,74 €.
Was kann der HT1650?

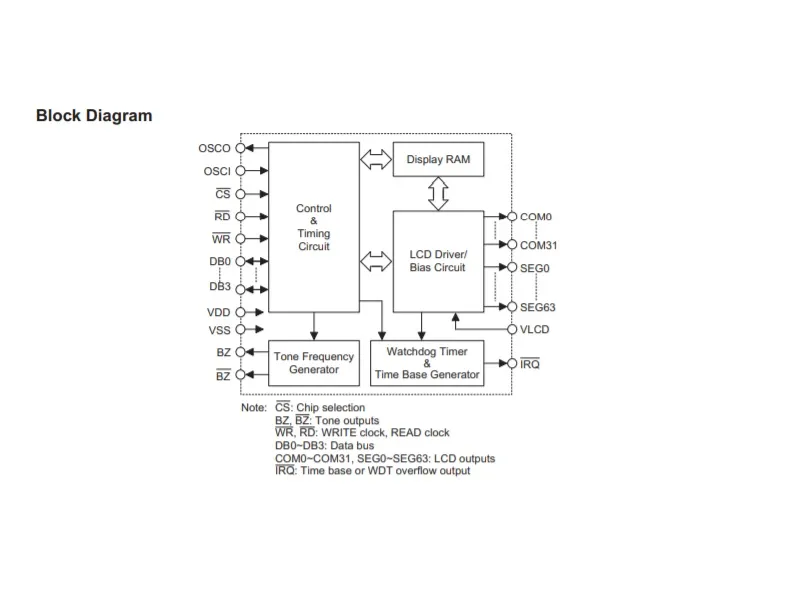

Der HT1650 steuert bis zu 2048 Segmente (64 Segmente x 32 Commons) und damit große Ziffern- und Symbol-Displays an. Er unterstützt TN- und STN-LCDs im Memory-Mapping-Verfahren für flackerfreie Anzeige.
Wie erfolgt Anschluss und Bedienung?
Die Anbindung an I/O-MCUs gelingt über 4-Bit-Dateninterface platzsparend mit wenigen Leitungen. Zusatzfunktionen wie Buzzer-Ton, Watchdog-Timer und Time-Base-Timer sparen externe Bauteile in Kassen-Displays, Thermostaten und AV-Bedienpanels.
Visano Tipp: Ideal für Multiroom-Bedienpanels und Preis-Anzeigen. Mit VISANO15 extra sparen, ab 45,00 € portofrei.
Merkmale
2048 Segmente (64x32) – steuert große TN/STN-LCDs direkt an
4-Bit-Interface für I/O-MCUs – Display-Upgrade mit wenigen Leitungen
Mit Buzzer, Watchdog und Timer – spart Zusatzbauteile im Panel-Design
Kategorie: Embedded Processing & Memory
Produkttyp: LCD-Controller für I/O-MCU
Display-Typen: TN-LCD und STN-LCD, Memory Mapping
Schnittstelle: 4-Bit Dateninterface
Display-Umfang: Max. 2048 Segmente (64 Segmente x 32 Commons)
Modell / Serie: HT1650 6432
Zusatzfunktionen: Buzzer-Ausgang, Watchdog Timer, Time Base Timer
Verkäufer: Visano
Produktdetails
Anwendung: Kleine Status-LCDs an Tür-Controllern, Wartungs-Displays hinter Signage-Screens oder Temperaturanzeigen im Rack – günstiger als Touch-Upgrade.
Vergleich: Segment-LCD mit HT1650 ist deutlich sparsamer und lesbarer als TFT, wenn nur Werte und Symbole nötig sind.
Häufig gestellte Fragen
Für welche MCUs ist der HT1650 gedacht?
Für I/O-Typ MCUs ohne eigenen LCD-Treiber. Der Controller übernimmt das komplette Display-Mapping, die MCU liefert nur Daten.
Kann ich TN und STN Panels nutzen?
Ja. Beide Twisted-Nematic Varianten werden unterstützt. Kontrastspannung laut Datenblatt des Panels einstellen.
4.0★★★★★★★★★★(7)
5 ★3
4 ★2
3 ★1
2 ★1
1 ★0
Kundenbewertungen
7
★★★★★★★★★★5.0
o****z
Verifiziert
Display läuft auf Anhieb
Habe damit ein altes 6-stelliges LCD an einen kleinen MCU gehängt. Beschaltung nach Datenblatt, paar Zeilen Code, und die Anzeige war da. Kontrast super, kein Flackern.
★★★★★★★★★★4.0
b**y
Verifiziert
Praktisch für Erweiterungen
Nutze den Controller um meinem I/O-expander noch ein Statusdisplay zu spendieren. SPI-Ansteuerung klappt problemlos, Stromverbrauch minimal. Gehäuse ist klein, also ruhige Hand beim Löten nötig.
★★★★★★★★★★5.0
i*b
Verifiziert
Spart Pins am Controller
Genau was ich gesucht habe. Statt 20 Leitungen direkt zu treiben, jetzt nur noch paar Leitungen zum HT1650 und der macht den Rest. Läuft bei mir seit Wochen im Dauerbetrieb an einer Heizungssteuerung.
★★★★★★★★★★4.0
g*****a
Verifiziert
Solider Baustein
Verarbeitung einwandfrei, keine Ausfälle bei 5 Stück. Ansteuerung ist gut dokumentiert, Beispielcode im Netz hat geholfen. Für den Preis ideal wenn man mehrere Geräte bestücken muss.
★★★★★★★★★★3.0
w*****c
Verifiziert
Geht, Datenblatt lesen Pflicht
Funktioniert gut sobald man die Initialisierung verstanden hat. Das Timing ist etwas empfindlich, musste zweimal nachjustieren bis alle Segmente sauber angesteuert wurden. Danach aber stabil.
★★★★★★★★★★5.0
b***f
Verifiziert
Klasse für mein Bastelprojekt
Wollte ein altes Kassen-Display wiederbeleben, mit dem Chip hat es geklappt. Auch bei 3,3V ohne Probleme. Versand schnell, gut verpackt im ESD-Beutel.
★★★★★★★★★★2.0
i**p
Verifiziert
Für Anfänger schwierig
Der Chip selbst ist okay und tut was er soll, wenn er läuft. Aber ohne Oszilloskop und Erfahrung mit LCD-Timing habe ich zwei Abende gebraucht bis das Bild stand. Eine kalte Lötstelle hat mich zusätzlich aufgehalten. Für Profis sicher gut, für Einsteiger frustrierend.
